一、技術原理
根據HJ970-2018標準,在 pH≤2 的條件下,樣品中的油類物質被正己烷萃取,萃取液經無水硫酸鈉脫水,再經硅酸鎂吸附除去動植物油類等極性物質后,于 225 nm 波長處測定吸光度,石油類含量與吸光度值符合朗伯-比爾定律。
該儀器主要應用在地表水、地下水、海水中含油量的測量。
二、符合標準
符合**標準“HJ970-2018水質石油類的測定 紫外分光光度法”
HJ/T 91 地表水和污水監測技術規范
HJ/T 164 地下水環境監測技術規范
三、儀器的使用部門
環境監測系統,石油化工、水文水利、自來水公司、污水處理廠、火力發電廠、鋼鐵企業、高??蒲薪虒W(xué)、農業環境監測、鐵路環境監測、汽車制造、海洋環境監測、交通環境監測、環境科研等檢測室、實驗室使用。
四、工作結構原理

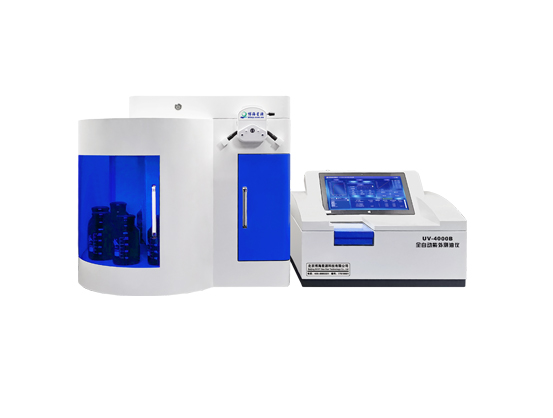

OIL-UV4000B型全自動紫外測油儀由全自動操作軟件,紫外分光系統和磁力攪拌萃取系統組成,使用萃取溶劑正己烷按一定萃取比例,采用立體式攪拌技術將水體中的油類萃取出來,再將萃取溶液通過油水分離裝置除水除雜質導入比色皿中,硅酸鎂去除動植物油,***后紫外分光系統進行分析測量,測量完畢儀器自動排廢清洗管道。全過程自動化,無須操作人員接觸正己烷,即自動進樣、自動萃取、自動除水除雜除動植物油、自動測量、自動清洗、自動排液和存儲數據。
五、技術指標
★儀器檢出限:DL<0.02mg/L(測量11次空白計算3倍標準偏差)
方法檢出限:0.001mg/L
基本測量范圍:0.0-50(富集和稀釋)
★重復性:RSD≤0.5%(2-20mg/L油樣測定11次)
相關系數:R>0.9999(0、1、2、4、8、16、)
掃描速度:?jiǎn)尾ㄩL(zhǎng)掃描1秒鐘/次,225nm特征峰掃描15秒鐘/次
波長范圍:190 nm-1100 nm
準確度:<±2%
分辨率:0.001mg/L
波數準確度和重復性:0.5nm-1
取水樣體積:5ml-500ml或5ml-1000ml
檢測樣品量:連續檢測/8個樣品
萃取試劑和透光率:正己烷225nm透光率大于 95%
吸光度范圍:0.0000~2.0000AU(即透過率100~1%T)
使用電源:(220±22)V、(50±1)Hz、50VA
使用溫度和濕度:溫度范圍1℃-40℃,濕度≤90﹪
整機外型尺寸:100cm×55cm×65cm(長寬高)
六、性能優勢或技術特點
1. 全自動:進樣、萃取、除水過濾、測量、排液、清洗,全自動可一次性連續萃取8個水樣;
2. 健康安全:萃取等操作無須人員參與,不和試劑接觸,標準通風櫥內操作保證人員的健康。
3. ★***自動注射器:試劑0-50ml任意設置,超濃度自動稀釋,自動配質控樣,自動一鍵定標做曲線;
4. ★軟件應提供完善的打印功能,包括打印標準曲線、參比調零和測量數據。打印標準曲線時,應打印標準曲線圖譜和數據表格;打印參比調零時,應打印參比調零圖譜;打印測量數據時,應打印200nm—400nm范圍內的圖譜并對225nm波長位置用豎線強調顯示,對應的測量數據應包括水樣濃度,水樣體積、稀釋倍數、曲線方程斜率、曲線方程截距以及225nm波長位置吸光度等數值,以便于用戶查驗;
5. 一鍵完成:開機一鍵完成多個水樣檢測,中間無須其它操作,減少操作人員的工作量;
6. ★核心油水分離技術:除水除雜質和破除乳化,使用微孔聚四氟乙烯材質濾膜隔離雜質和水分, 配合多孔膜塊與獨特的導流槽設計,保證油水分離的速度, 更能夠處理乳化水樣、 高色度、 濁度水樣;防堵破乳膜有效過濾面積∮35mm以上,雙膜分離替代無水硫酸鈉,一膜可用百次,膜破有聲光報警;(提供分離膜的過濾面積和雙模圖片證明)
1. ★符合***標警告:體積小可放置在常規標準1.2米通風櫥中。內置12寸觸控電腦,Windows全系統控制,USB接口具有智能處理信息、儲存、打??;(提供放置在常規1.2米通風櫥照片證明);電腦成45度角鑲嵌在主機上,方便全方位操作。(提供電腦主機一體化和電腦45度角安裝照片證明)
7. 紫外紅外測油儀雙系統一鍵切換測油儀軟件,有軟件著作證書,半自動和全自動操作一鍵切換;
8. ★無限次自動填充更換排放硅酸鎂符合***標一個水樣一換硅酸鎂,全自動石油類檢測,自動顯示硅酸鎂剩余量;
9. 225nm特征波峰譜圖掃描,譜圖自動縮放,樣品濃度準確與***通過吸收峰掃描譜圖可溯源佐證;
10. 廠家配備專用棕色采樣瓶底部凹面排廢無殘留試劑同時鏈條式樣品轉盤可兼容1000ml、500ml的市售棕色廣口瓶,都能直接上機萃取不接觸水樣自動讀取體積和計算;
11. 故障自檢:開機自動檢測前處理和主機有無故障,故障聲光報警;
12. 自動分離收集廢水廢正己烷,試劑余量自動檢測和顯示,可升級自動回收再利用廢液;
13. 手機app遠程操作監控,可以不停止正在執行的流程預約新做水樣無影響,且無限循環作樣不停機;
14. 儀器所做數據皆可儀通過RS486通訊協議直接接入上傳至實驗室數據平臺;
15. 基線穩定性好:零點自動實時調整(消除基線漂移影響);
七、配置清單:
配置項目名稱 | 型號規格 | 數量 | 單位 | 備注說明 |
全自動紫外測油儀主機 |
| 1 | 臺 |
|
全自動前處理裝置 |
| 1 | 臺 |
|
11寸觸摸屏控制終端電腦 |
| 1 | 臺 | 內置 |
.NET4.0綠色免安裝測油儀軟件 | .net4.0 | 1 | 套 | 主機用 |
主機電源線 |
| 1 | 條 | 主機用 |
信號線 |
| 1 | 條 | 主機用 |
電源適配器 | 24V | 1 | 只 |
|
全自動石英比色皿 | 2cm | 1 | 個 | 主機用 |
石英比色皿 | 2cm | 1 | 個 | 半自動使用 |
油水分離膜 | 納米級 | 30 | 片 |
|
***標油 | 1000 mg/L | 1 | 支 |
|
硅酸鎂自動吸附柱 |
| 1 | 支 | 內置 |
無線鍵鼠 |
| 1 | 套 |
|
彎嘴鑷子 |
| 1 | 把 |
|
四氟廢液管 | ∮4 | 2米 | 條 |
|
前處理采樣箱 |
| 選配 | 箱 |
|
采樣瓶 | 600ml | 選配 | 個 | 刻度采樣萃取瓶 |
產品合格證 |
| 1 | 份 |
|
產品保修維修單 |
| 1 | 份 |
|
安裝啟動驗收單 |
| 1 | 份 |
|
使用說明書 |
| 1 | 份 |
|
