一、技術原理
根據HJ637-2018**標準,全自動采用四氯乙烯磁力攪拌萃取水中的油類物質,然后使用油水分離膜代替無水硫酸鈉隔離雜質和水分,分離出油和四氯乙烯的溶液,測定總萃取物含油量。同時經硅酸鎂吸附脫除動植物油等極性物質后,測定石油類??傒腿∥锖褪皖惖暮烤刹〝?shù)分別為2930cm-1(CH2基團中C-H鍵的伸縮振動)、2960cm-1(CH3基團中C-H鍵的伸縮振動)和3030cm-1(芳香環中C-H鍵的伸縮振動)譜帶處的吸光度A2930、A2960和A3030進行計算。
該儀器主要應用在生活污水、工業廢水中含油量的測量。同時亦可測地表水、地下水中石油類的含量。
二、符合標準
符合**標準:“HJ637-2018水質 石油類和動植物油的測定 紅外光度法”
HJ1077-2019固定污染源廢氣油煙和油霧的測定紅外分光光度法
HJ-1051-2019土壤石油類的測定紅外分光光度法
GB/T12152-2007鍋爐用水和冷卻水中油含量的測定
三、儀器的使用部門
環境監測系統,石油化工、水文水利、自來水公司、污水處理廠、火力發電廠、鋼鐵企業、高??蒲薪虒W(xué)、農業環境監測、鐵路環境監測、汽車制造、海洋環境監測、交通環境監測、環境科研等檢測室、實驗室使用。
四、工作結構原理

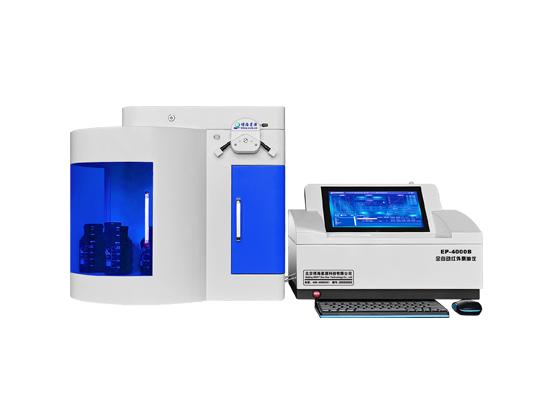

OIL-EP4000B型全自動紅外測油儀由全自動操作軟件系統,紅外分光系統和前處理萃取系統組成。該機采用立體式攪拌技術將水體中的油類萃取出來,除水除雜質導入比色皿中后進行測量。內置硅酸鎂吸附裝置可以測量石油類和動植物油的含量。測量完畢儀器自動排廢清洗。全程自動化,無須操作人員接觸四氯乙烯,即自動進樣、自動萃取、自動除水除雜質、自動測量、自動清洗、自動排液和存儲數據。
五、技術指標
項 目 說 明
★儀器檢出限 DL<0.02mg/L(測量11次空白計算3倍標準偏差)
波數范圍 3400cm-1~2400cm-1(即2941nm~4167nm)
吸光度范圍 0.0000~2.0000AU(即透過率100~1%T)
***低檢出濃度 0.001(水中油份濃度)
**測量濃度 0.001~100000mg/L
基本測量范圍 0.001~200mg/L
★重復性 相對標準偏差RSD≤0.5%(20-100mg/L油標樣測定11次)
測量準確度 誤差<±2 %
掃描速度 30秒鐘/次,定點多次掃描10秒,非分散紅外法2秒,
相關系數 R>0.9995
取水樣體積 5ml--600ml
甲級分辨率 <3%
檢測樣品量 連續檢測1-12個樣品
單個樣品自動檢測時間 2-8min
波數準確度和波數重復性 ±1cm-1
主機凈重 22kg
使用電源 (220±22)V、(50±1)Hz、50VA
使用溫度和濕度 溫度范圍1℃-40℃,濕度≤80﹪
整機外型尺寸 100cm×55cm×65cm(長寬高)
六、性能優勢或技術特點
1. ★OIL-EP4000B全自動:進樣、萃取、除水過濾、測量、排液、清洗,全自動可一次性連續萃取1-12個水樣;
2. 健康安全:萃取等操作無須人員參與,不和試劑接觸,標準通風櫥內操作保證人員的健康。
3. ★***自動注射器:試劑0-50ml任意設置,超濃度自動稀釋,自動配質控樣,自動一鍵定標做曲線;
4. 體積測量:非接觸式儀器自動測量水樣體積,體積測量誤差>2%.
5. ★一鍵定標:采用標準紅外油類標準濾光片可以進行一鍵定標,多次校正不用試劑,同時單點和多點自動檢測自動校正,方便快捷;
6. 一鍵完成:開機一鍵完成多個水樣檢測,中間無須其它操作,減少操作人員的工作量;
7. ★核心油水分離技術:除水除雜質和破除乳化,使用微孔聚四氟乙烯材質濾膜隔離雜質和水分, 配合多孔膜塊與獨特的導流槽設計,保證油水分離的速度, 更能夠處理乳化水樣、 高色度、 濁度水樣;防堵破乳膜有效過濾面積∮35mm以上,雙膜分離替代無水硫酸鈉,一膜可用百次,膜破有聲光報警;(提供分離膜的過濾面積和雙模圖片證明)
8. ★內置12寸觸控電腦,Windows全系統控制,USB接口具有智能處理信息、儲存、打印,體積小可放置在常規標準1.2米通風櫥中;(提供放置在常規(1.2米)通風櫥照片證明)
9. ★儀器前處理開關門采用防腐材料半圓形推拉技術,推拉門打開半徑可以達到儀器一半以上,提高水樣放置方便性,密封性好,水樣更換時既可以全部打開也可打開一半操作,360度轉盤可自動旋轉放置水樣更方便快捷;(提供半圓形推拉門照片證明)
10. 紫外紅外測油儀雙系統一鍵切換測油儀軟件,有軟件著作證書,半自動和全自動操作一鍵切換;
11. ★無限次自動填充更換排放硅酸鎂符合***標一樣一換,不更換硅酸鎂柱,可全自動總油石油類或動植物油檢測,自動顯示硅酸鎂剩余量;(提供自動填充硅酸鎂圖片證明,不更換硅酸鎂柱)
12. 三波數特征波峰譜圖掃描,譜圖自動縮放,樣品濃度準確與***通過吸收峰掃描譜圖可溯源佐證;
13. ★廠家配備專用采樣瓶底部凹面排廢無殘留試劑同時鏈條式樣品轉盤可兼容500ml、1000ml的市售廣口瓶,都能直接上機萃取不接觸水樣自動讀取體積和計算;
14. 故障自檢:開機自動檢測前處理和主機有無故障,故障聲光報警;
15. 自動分離收集廢水廢四氯乙烯,試劑余量自動檢測和顯示,可升級自動回收再利用廢液;
16. 手機app遠程操作監控,可以不停止正在執行的流程預約新做水樣無影響,且無限循環作樣不停機;
17. 儀器所做數據皆可儀通過RS486通訊協議直接接入上傳至實驗室數據平臺;
18. 基線穩定性好:零點自動實時調整(消除基線漂移影響),基線漂移小于0.00*U/60min;
七、配置清單:
配置項目名稱 | 型號規格 | 數量 | 單位 | 備注說明 |
全自動紅外測油儀主機 |
| 1 | 臺 |
|
全自動前處理裝置 |
| 1 | 臺 |
|
11寸觸摸屏控制終端電腦 |
| 1 | 臺 | 內置 |
.NET4.0綠色免安裝測油儀軟件 | .net4.0 | 1 | 套 | 主機用 |
主機電源線 |
| 1 | 條 | 主機用 |
信號線 |
| 1 | 條 | 主機用 |
電源適配器 | 24V | 2 | 只 |
|
全自動石英比色皿 | 4cm | 1 | 個 | 主機用 |
石英比色皿 | 4cm | 1 | 個 | 半自動使用 |
油水分離膜 | 納米級 | 30 | 片 |
|
***標油 | 1000 mg/L | 1 | 支 |
|
硅酸鎂自動吸附柱 |
| 1 | 支 | 內置 |
無線鍵鼠 |
| 1 | 套 |
|
彎嘴鑷子 |
| 1 | 把 |
|
四氟廢液管 | ∮4 | 2米 | 條 |
|
前處理采樣箱 |
| 選配 | 箱 |
|
采樣瓶 | 600ml | 選配 | 個 | 刻度采樣萃取瓶 |
產品合格證 |
| 1 | 份 |
|
產品保修維修單 |
| 1 | 份 |
|
安裝啟動驗收單 |
| 1 | 份 |
|
使用說明書 |
| 1 | 份 |
|
